NOVA Pompalı Genleşme ve Basınçlandırma Ünitesi

NOVA Pompalı Genleşme ve Basınçlandırma Ünitesi Hakkında

Enerjiyi korur, basıncı dengeler. Tanpera NOVA Pompalı Genleşme / Basınçlandırma Ünitesi, ısıtma ve soğutma sistemlerinde oluşan genleşmelerin absorbe edilerek tesisat basıncını sabit tutmak için geliştirilmiş teknolojik bir cihazdır.

Genleşme sistemi, suyun soğutulması anında büzüşen tesisat suyunun eksik kalan miktarını pompa yardımıyla tekrar tesisata gönderilmesini sağlar ve bu sayede tesisat basıncının düşmesini engeller. Sistem, ısıtma ve soğutma tesisatlarında ayarlanan basıncı sabit tutmaktadır.

Çalışma Prensibi

Tesisat suyunun sıcaklığı arttıkça su genleşmeye başlar ve basınç yükselir; motorlu vana açılarak tesisattaki genleşen suyun tanka transfer edilmesi sağlanır.

Basınçlandırma Ünitesi üzerinde entegreli veri akışı otomasyon sistemi ve debimetre ile eksilen su miktarı ölçülüp şebeke hattından tesisata otomatik su beslemesi yapılır.

Avantajlar

Yerden Tasarruf

Tanpera Pompalı Genleşme Sistemi, klasik tip membranlı genleşme tanklarına göre ortalama beş kat daha yüksek genleşme kabiliyetine sahip olması sebebiyle çok daha küçük bir alan kaplar ve yerden tasarruf sağlar. TPG sistemleri aynı iş için yaklaşık 1/5 kadar düşük hacimli ürün kullanmaktadır.

Kontrollü İşletme

Otomasyon İmkanları

LCD ekran ve hata bildirim imkanıyla arıza nedeni kolayca tespit edilip müdahale edilmeyi kolaylaştırır. TPG sistemleri tüm kumanda kontrol işlemlerini ergonomik kullanıcı panelinden sağlar.

Düşük Bakım Maliyeti

Tank içindeki membranın dış yüzeyi atmosfere açık ve basınçsızdır. Bakım ve işletme giderleri daha düşüktür; membran ömrü uzundur ve periyodik basınç dayanım kontrolü zorunluluğu yoktur.

Enerji Tasarrufu

Isı transferini iyileştirir ve pompaların daha az basma yüksekliği ile çalışmasını sağlayarak işletmeye enerji tasarrufu kazandırır.

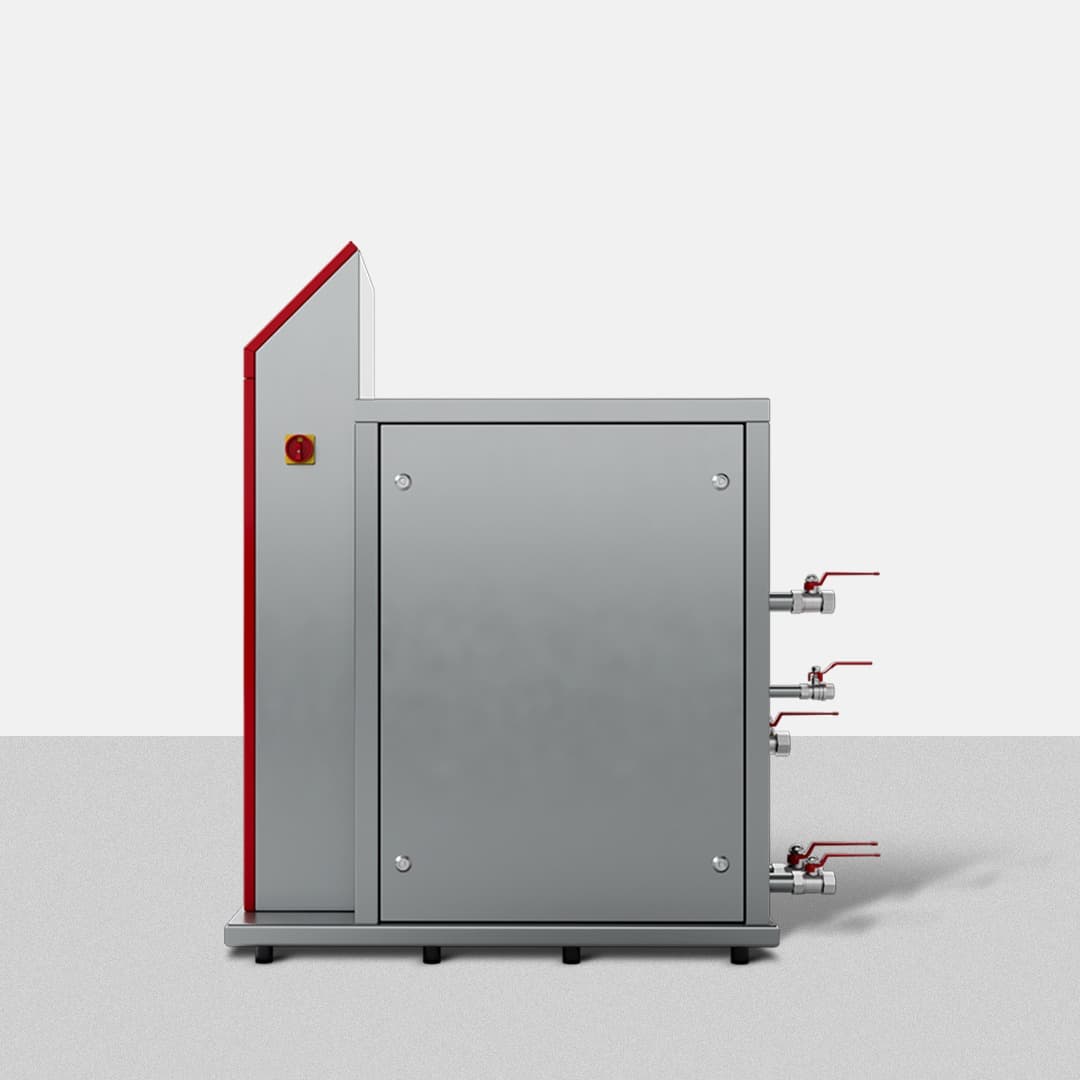

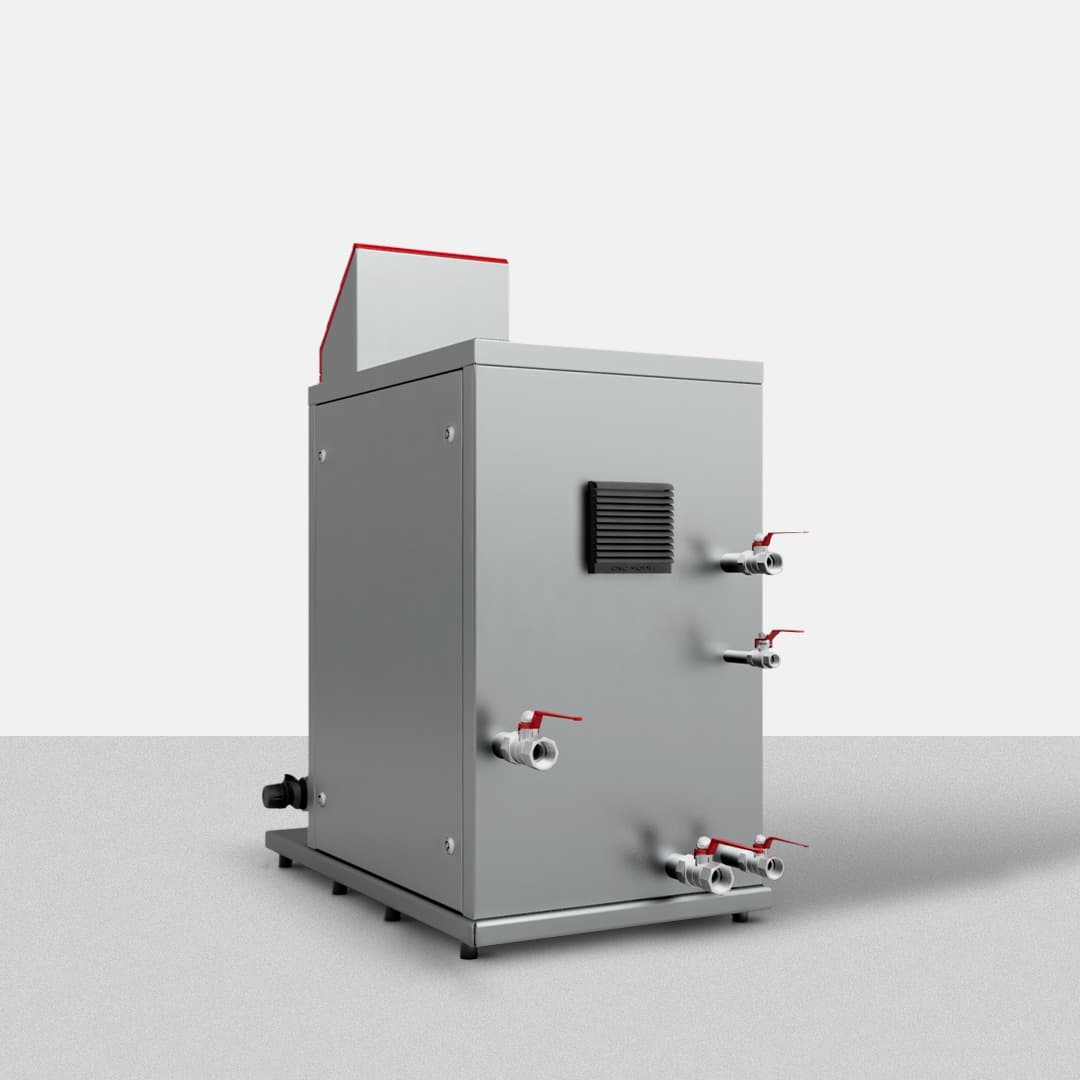

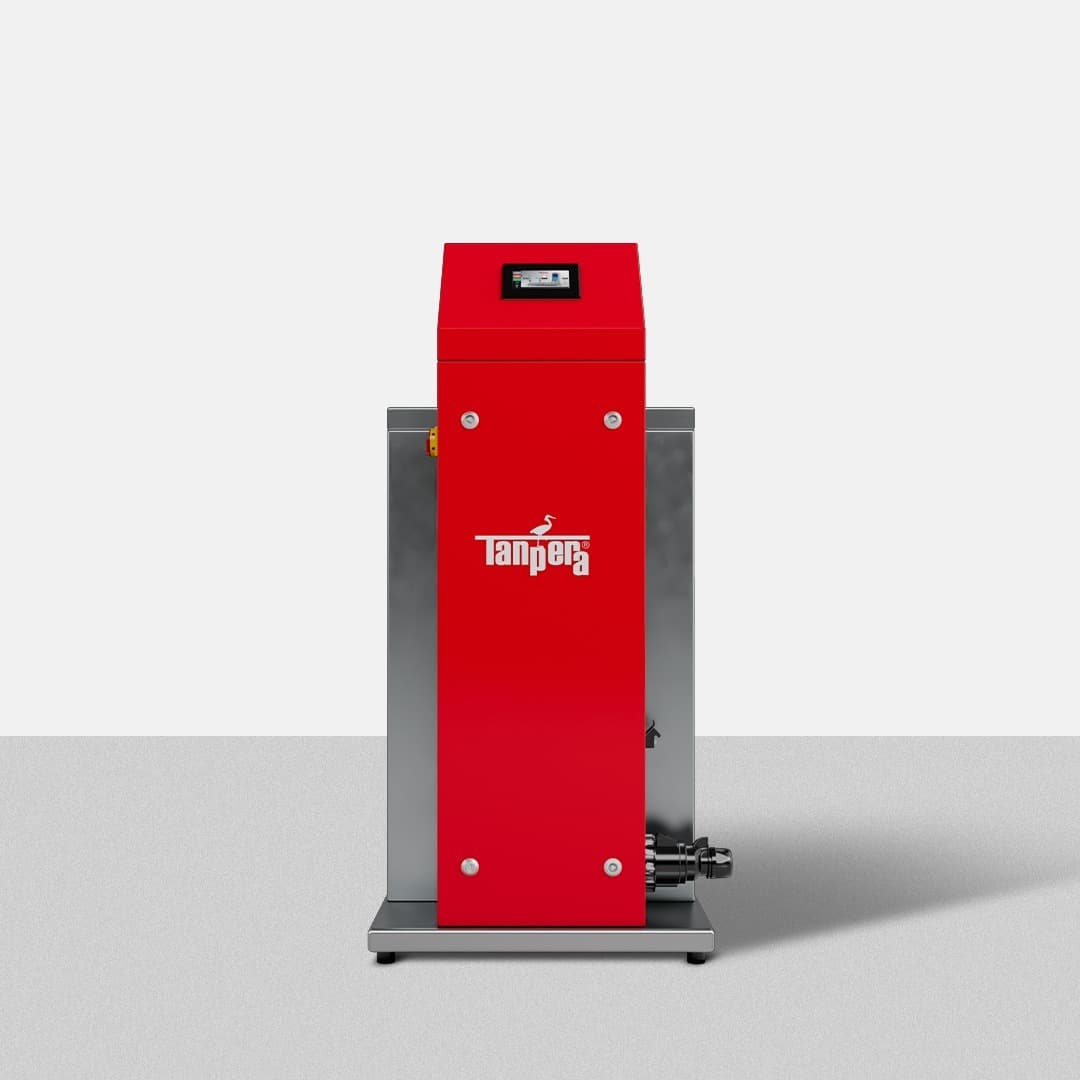

Kontrol Ünitesi

Basınçlandırma Ünitesinde bulunan kontrol ünitesi, tüm fonksiyonların kumanda ve kontrol edildiği ünitedir. Geliştirilmiş elektronik kontrol sistemi ile sistemin çalışma durumu, yönetimi ve izlenmesi sağlanmaktadır. Yüksek çözünürlüklü dokunmatik 4,3" LCD ekranıyla kullanıcıya kolay kullanım imkanı sunmaktadır. LCD arayüz ile 4 farklı çalışma moduna sahip olup çalışma basıncı ve diğer parametreler bu ekran üzerinden ayarlanabilmektedir.

Kontrol ünitesi kolay taşınabilir yapıda olup tüm ekipmanları bir platform üzerinde barındırır; solenoid vana, pompa, emniyet ventili, çekvalf, kesme vanaları, sensörler, otomasyonu sağlayan entegre devreler ve kullanıcı ekranı gibi önemli ekipmanlar yer almaktadır. IP54 koruma sınıfına sahip olup ıslanmaya ve vibrasyona karşı dirençlidir.

Çalışma modları:Manual Mod— ayarlanan çalışma basıncına göre basınç alma ve basınçlandırma işleminin otomatik yapılması;Otomatik Mod— tüm ekipmanları emniyetli şekilde kapatarak bekleme modu;Stop Mode— cihazı durdurma;Hava Alma Modu— programlanabilir hava alma modu ile gerekli sirkülasyonu otomatik sağlama, tesisattaki havayı ayrıştırma ve purjörden atma. Eş yaşlandırma ve yedekleme ihtiyaçlarına cevap verebilmek amacıyla tek ve çift pompalı alternatifler sunulmaktadır.

Otomasyon

• MODBUS RS-485uyumuyla bina otomasyon merkezine 6 farklı tipte bilgi sinyali gönderilebilmektedir.
• MQTTaltyapısına sahip yazılımıyla WiFi veya Ethernet bağlantısı ile internet sağlandığı takdirde bina otomasyon merkezi ile haberleşmekte, izleme ve kontrol olanağı sunmaktadır.
• İnternete bağlı cihazların Tanpera Servis Yönetim merkezi tarafından7/24 kontrolüsağlanmakta; hata anında kullanıcıya bilgilendirme ve anlık müdahale imkanı vermektedir.
• Android işletim sistemine sahip tüm cihazlarlamobil uygulamavasıtasıyla bağlantı ve kontrol imkanı sağlanmaktadır.

Genleşme Tankı (TPG)

Genleşme tankı, Tanpera Pompalı Genleşme / Basınçlandırma Sistemine uygun ve özel olarak tasarlanmıştır. Dış kısmı ortam şartlarına dayanıklı olacak şekilde endüstriyel boya ile boyanmış; iç kısmı antipas boya ile boyanarak korozyon dayanımı artırılmıştır. Membran içerisinde tesisat suyu yer almaktadır; membranın dışı ise atmosfere açık ve basınçsızdır. Tankın üst bombesine monte edilmiş ters U-borusu ile serbest hava giriş-çıkışı sağlanmaktadır.

Tankın işletme durumuna bağlı olarak içerisinde depolanan suyun ağırlığı değişmektedir. Ayakların bir tanesine yerleştirilmiş ağırlık sensörü bulunmaktadır; alınan dijital veri kumanda paneline işlenerek ekranda tankın içerisindeki su miktarı gösterilmektedir. TPG sistemlerinde etkin genleşme hacmi %95'e ulaşırken, klasik membranlı tanklarda bu oran yalnızca %20 civarındadır.

Soğutma sisteminde kullanılacak ise ürün tasarımı aşamasında mutlaka belirtilmelidir; oluşabilecek kondens probleminin önlenmesi için soğutma sistemine uygun izolasyon yapılmalıdır. Standart olarak genleşme tankı ile kontrol ünitesi arasında paslanmaz çelikten üretilmiş esnek bağlantı setleri yer almaktadır.

Basınç Dengeleme Tankı

Sistemdeki sabit sayılabilecek tesisat basıncının ani yük değişimlerinden veya basınçlandırma pompasının devreye girip çıkmasından kaynaklanan basınç farklarını absorbe etmek ve basınç farkını minimize etmek için dinamik basınç dengeleme tankı kullanılmaktadır. Sistemdeki su miktarına ve işletme basıncına bağlı olarak sunulan dinamik basınç denge tankı (50, 100 veya 200 litre) standart olarak teslimat kapsamındadır.

Öne Çıkan Özellikler

• Basınç hassasiyeti ±0,1 bar ile yüksek kontrollü işletme.
• Etkin genleşme hacmi %95 — membranlı tanklara göre yaklaşık 5 kat daha kompakt çözüm.
• IP54 koruma sınıfı, 4,3" dokunmatik LCD ekran ve 4 çalışma modu.
• MODBUS RS-485 ve MQTT ile bina otomasyon entegrasyonu; 7/24 uzaktan izleme ve mobil uygulama desteği.
• Tek veya çift pompalı alternatifler; eş yaşlandırma ve yedekleme imkanı.

Kurulum

Montaj öncesi hidrolik bağlantılar, filtreleme ve genleşme çözümü proje tasarımına uygun planlanmalıdır. Kontrol ünitesi ile genleşme tankı arasında standart paslanmaz çelik esnek bağlantı setleri kullanılır. Basınç sensörü, genleşme tankı ve basınçlandırma hattı bağlantı noktaları proje şemasına göre konumlandırılmalıdır. Elektrik beslemesi 380V; MODBUS ve MQTT bağlantıları bina otomasyon altyapısına entegre edilmelidir. Minimum 500 mm boşluk gereksinimleri dikkate alınmalıdır.

Devreye alma sırasında basınç testi, debi ayarı, sıcaklık kontrolü ve otomasyon haberleşme testleri yapılmalıdır. Tanpera teknik ekibi saha desteği ve eğitim hizmeti sunar.

Satış Sonrası Hizmetler

Tanpera Servis Yönetim merkezi tarafından 7/24 izlenir; hata anında kullanıcı bilgilendirilir ve anlık müdahale sağlanır. Yedek parça, pompa, vana, sensör ve bakım hizmetleri Tanpera servis ağı üzerinden sağlanır. TPG sistemlerinde periyodik basınç dayanım kontrolü zorunluluğu bulunmadığından işletme giderleri düşüktür. Periyodik kontrol ve performans ölçümü ile sistem verimliliği uzun vadede korunur.
