Plakalı Eşanjör Seçim Rehberi
Plakalı eşanjörler; HVAC, gıda prosesi, kimya ve enerji geri kazanımında yüksek verimlilik sunan kompakt ısı değiştiricilerdir. Doğru tip seçimi işletme maliyetlerini ve proje güvenilirliğini doğrudan etkiler.
Özet — temel noktalar
- Plakalı eşanjörler; HVAC, gıda prosesi, kimya ve enerji geri kazanımında yüksek verimlilik sunan kompakt ısı değiştiricilerdir.
- Doğru tip seçimi işletme maliyetlerini ve proje güvenilirliğini doğrudan etkiler.
- İki akışkan karşı akış (counter-flow) veya çapraz akış düzeninde plaka kanallarından geçer
- Modüler plaka paketi sayesinde kapasite sahada artırılabilir veya azaltılabilir (contalı tiplerde)
- HVAC, gıda pastörizasyonu, kimya prosesi, denizcilik ve ısı geri kazanımında yaygın kullanılır
Plakalı Eşanjör Nedir?
Plakalı eşanjör (PHE), iki farklı sıcaklıktaki akışkanın birbirine karışmadan ince metal plakalar arasındaki kanallarda ısı alışverişi yaptığı yüksek verimli bir ısı değiştiricidir. Plakaların üzerindeki chevron (dalgalı) desen, akışkanlarda türbülans oluşturarak ısı transfer katsayısını artırır; borulu eşanjörlere kıyasla aynı kapasitede çok daha az yer kaplar.
- İki akışkan karşı akış (counter-flow) veya çapraz akış düzeninde plaka kanallarından geçer
- Modüler plaka paketi sayesinde kapasite sahada artırılabilir veya azaltılabilir (contalı tiplerde)
- HVAC, gıda pastörizasyonu, kimya prosesi, denizcilik ve ısı geri kazanımında yaygın kullanılır
- Enerji verimliliği, kompakt montaj alanı ve bakım erişilebilirliği temel avantajlardır
Plakalı Eşanjör Çeşitleri Karşılaştırması
Piyasada en yaygın üç plakalı eşanjör tipi farklı basınç, bakım ve kapasite ihtiyaçlarına cevap verir.
| Özellik | Contalı (GPHE) | Lehimli (BPHE) | Yarı Kaynaklı |
|---|---|---|---|
| Yapı | Demonte — plakalar sökülebilir | Monoblok — lehimli yekpare blok | Lazer kaynaklı plaka paketi + conta |
| Sızdırmazlık | EPDM, NBR, Viton conta | Bakır / nikel lehim | Kaynak + conta (karma) |
| Maks. basınç | 10–25 bar | 30 bar'a kadar | ~40 bar |
| Bakım | Mekanik temizlik + CIP | Yalnızca CIP / kimyasal yıkama | Kısmi demonte |
| Kapasite artırımı | Evet — plaka ekleme/çıkarma | Hayır — sabit plaka paketi | Sınırlı |
| Tipik uygulama | HVAC, gıda, geniş kapasite proses | İkincil devre, chiller, kompakt HVAC | Agresif akışkan, yüksek basınç |
Plakalı mı Borulu mu?
Doğru teknoloji seçimi proje koşullarına bağlıdır:
- Plakalı: Temiz–orta kirlilik, yüksek verim, kompakt alan, modüler kapasite
- Borulu (Shell & Tube): Yüksek basınç/sıcaklık, partikül/lifli akışkan, ağır proses
- Plakalı eşanjörler boruluya kıyasla %40'a kadar daha az yer kaplayabilir
- Kirli atık su, çamur veya yüksek viskozite → spiral veya borulu tip değerlendirilmeli
Hangisini Seçmeliyim?
Karar ağacı — proje önceliklerinize göre:
- Kirli akışkan veya periyodik plaka temizliği → Contalı plakalı eşanjör
- Dar alan, yüksek basınç, temiz devre → Lehimli plakalı eşanjör
- Agresif kimyasal, conta gerektirmeyen kanal → Yarı kaynaklı plakalı eşanjör
- Geniş sıcaklık aralığı, özel proses → Geniş aralıklı plakalı eşanjör
- Emin değilseniz → Tanpera mühendislik ekibine proje verilerinizi iletin
Seçim Parametreleri
Boyutlandırma ve ekipman seçiminde değerlendirilen temel girdiler:
- Sıcak ve soğuk taraf debisi, giriş–çıkış sıcaklıkları (ΔT)
- Akışkan türü, viskozite, korozyon sınıfı ve kirlilik profili
- Tasarım basıncı ve maksimum çalışma sıcaklığı
- Plaka malzemesi (AISI 304, 316, titanyum) ve conta seçimi
- Montaj alanı, bağlantı yönü ve bakım mesafesi
Yaygın Seçim Hataları
- Yanlış conta malzemesi — akışkan kimyasına uyumsuzluk
- Aşırı basınç kaybı — pompa enerji tüketimini artırır
- Kirli akışkanda lehimli tip seçimi — temizlik imkansızlaşır
- Yetersiz kurulum mesafesi — bakım ve söküm zorlaşır
- Kapasite rezervi planlanmaması — gelecekteki yük artışında yeniden yatırım
Tanpera Plakalı Eşanjör Ailesi
Contalı Plakalı Eşanjör
Modüler plaka paketi, geniş kapasite aralığı ve kolay bakım. HVAC'tan endüstriyel proseslere kadar en çok tercih edilen plakalı eşanjör tipi.

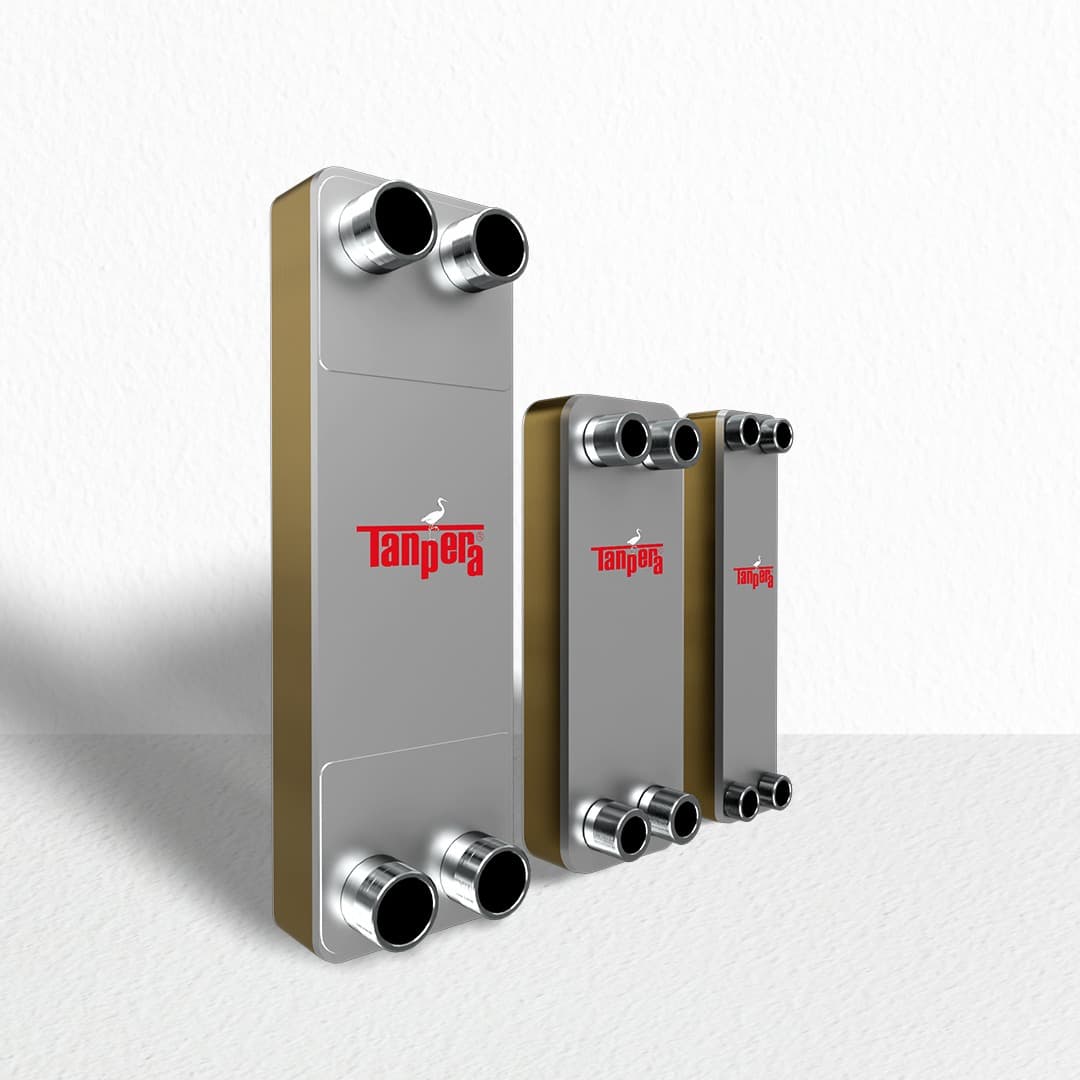

Çelik Lehimli Plakalı Eşanjör
Conta gerektirmeyen kompakt yapı, yüksek basınç dayanımı. İkincil devreler, chiller yan devreleri ve dar alan uygulamaları için ideal.

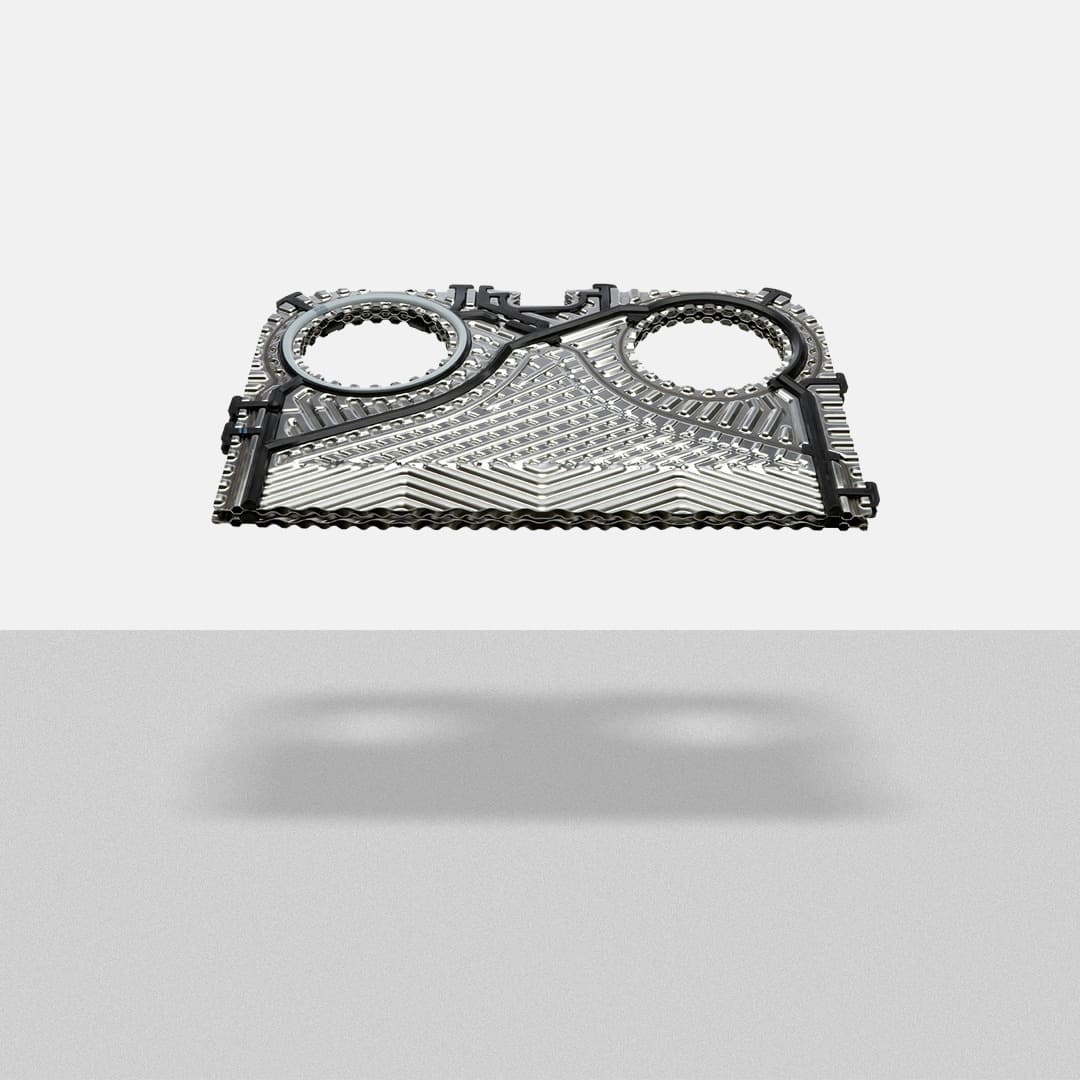

Yarı Kaynaklı Plakalı Eşanjör
Lazer kaynaklı plaka paketi ile agresif akışkanlara ve yüksek basınca dayanıklı çözüm. Kimya ve ağır proses uygulamaları.

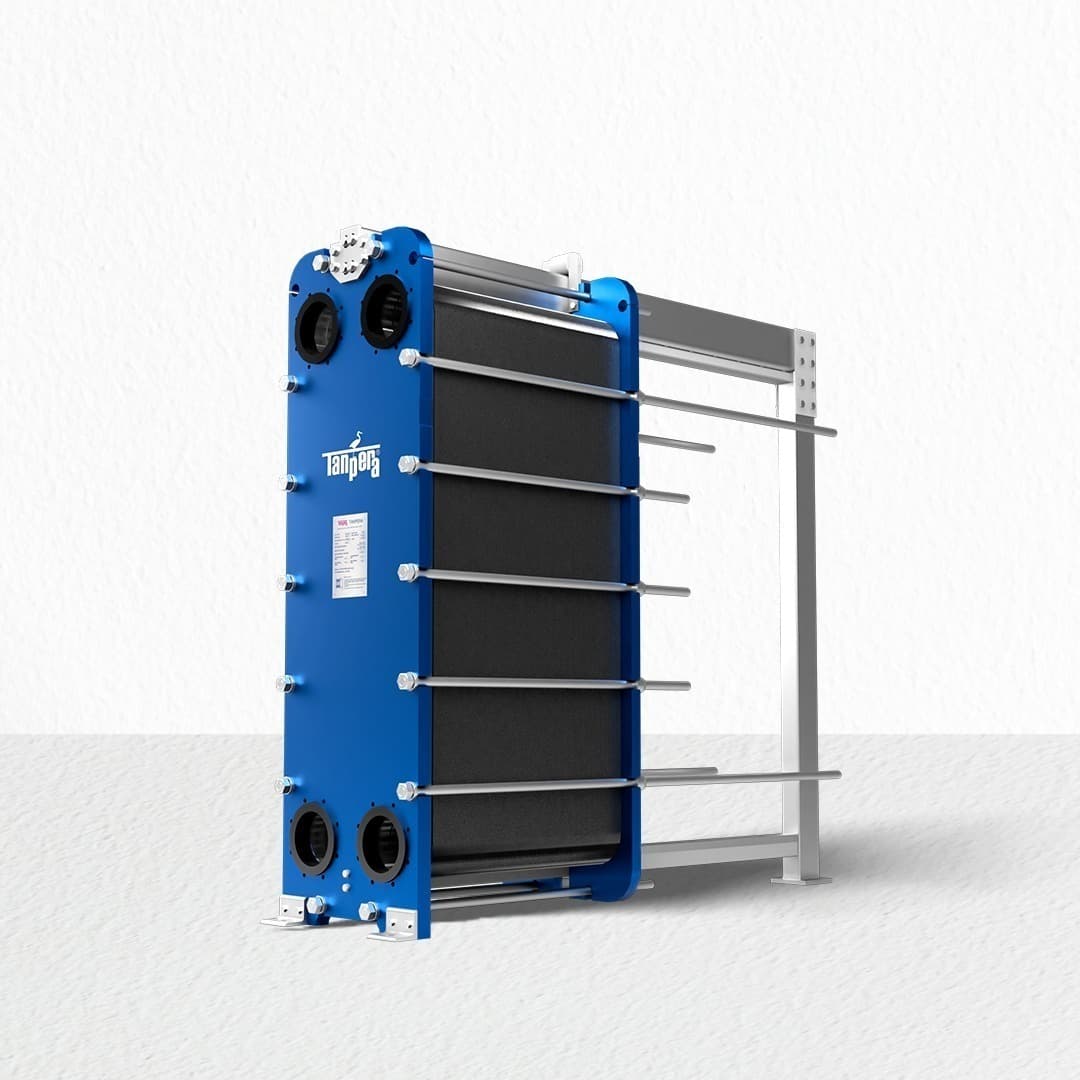

Geniş Aralıklı Plakalı Eşanjör
Geniş sıcaklık ve debi aralığında çalışan özel proses uygulamaları için tasarlanmış plakalı eşanjör.
Sektöre Göre Plakalı Eşanjör Uygulamaları
Plakalı eşanjörler farklı sektörlerde farklı proses ihtiyaçlarına cevap verir:
- HVAC ve bina tesisatı — merkezi ısıtma/soğutma arayüzü
- Gıda ve içecek — pastörizasyon, CIP uyumlu hatlar
- Kimya ve petrokimya — proses ısıtma/soğutma
- Denizcilik — tatlı su üretimi, yağlama soğutma
İlgili Çözüm Merkezi Makaleleri
Detaylı Broşürü İnceleyin
Tanpera ürün gruplarını, teknik avantajları ve uygulama önerilerini broşürde bulabilirsiniz.
- Ürün grupları
- Teknik avantajlar
- Uygulama önerileri
Referanslar ve standartlar
- ISO 9001:2015 — Quality management systems — Üretim ve proje süreçlerinde kalite referansı
Sıkça Sorulan Sorular
Plakalı eşanjör nedir ve nasıl çalışır?
Plakalı eşanjör, iki akışkanın ince metal plakalar arasındaki paralel kanallarda karşı akışla ısı transferi yaptığı kompakt bir ısı değiştiricidir. Plaka yüzeylerindeki dalgalı desen türbülans oluşturarak yüksek ısı transfer katsayısı sağlar; akışkanlar birbirine karışmaz.
Plakalı eşanjör ile borulu eşanjör arasındaki fark nedir?
Plakalı eşanjörler aynı kapasitede çok daha kompakt boyutlarda yüksek verim sunar ve contalı modellerde plakalar sökülerek temizlenebilir. Borulu (shell & tube) eşanjörler yüksek basınç, aşırı sıcaklık ve partikül/lifli akışkanlarda daha uygundur. Temiz proses ve HVAC devrelerinde plakalı tip genellikle önceliklidir.
Contalı plakalı eşanjör ne zaman tercih edilir?
Kirlenmeye yatkın akışkanlar, periyodik mekanik plaka temizliği gereksinimi, gelecekte kapasite artırımı ihtimali ve geniş ısı transfer kapasiteleri gerektiğinde contalı (GPHE) tip tercih edilir. Gıda, HVAC ve genel endüstriyel proseslerde en yaygın seçimdir.
Lehimli plakalı eşanjör ne zaman tercih edilir?
Mutlak kompaktlık, yüksek basınç (30 bar'a kadar), conta kullanılmaması gereken temiz devreler ve bakım ihtiyacının düşük olduğu uygulamalarda lehimli (BPHE) tip idealdir. Chiller yan devreleri, ikincil devreler ve bina içi tesisat uygulamalarında sık kullanılır.
Plakalı eşanjör plaka temizliği ne sıklıkla yapılmalı?
Temiz akışkanlarda yılda bir genel kontrol yeterli olabilir. Kireç, tortu veya biyolojik film riski olan sistemlerde 6–12 ayda bir değerlendirme önerilir. Basınç kaybı tasarım değerinin %50 üzerine çıktığında veya verim %10–15 düştüğünde temizlik planlanmalıdır. Detaylı rehber için bakım makalemize bakınız.
Titanyum plaka ne zaman gerekir?
Deniz suyu, yüksek klorür ortamları veya agresif korozif akışkanlarda plaka malzemesi olarak titanyum tercih edilir. AISI 316 paslanmaz çelik çoğu proses uygulaması için yeterlidir; kesin malzeme seçimi akışkan analizi ile belirlenir.
Plakalı eşanjör boyutlandırması nasıl yapılır?
Debi, giriş–çıkış sıcaklıkları, akışkan özellikleri, çalışma basıncı ve izin verilen basınç kaybı temel girdilerdir. Tanpera mühendislik ekibi bu verilerle plaka tipi, plaka sayısı ve kanal düzenini belirleyerek yazılım destekli boyutlandırma sunar.
Plakalı eşanjör fiyatı nasıl belirlenir?
Fiyat; kapasite, plaka malzemesi, conta tipi, basınç sınıfı ve proje özel gereksinimlerine göre değişir. Ürün sayfasındaki teklif formu veya satis@tanpera.com.tr üzerinden proje verilerinizi ileterek boyutlandırma ve fiyatlandırma alabilirsiniz.
